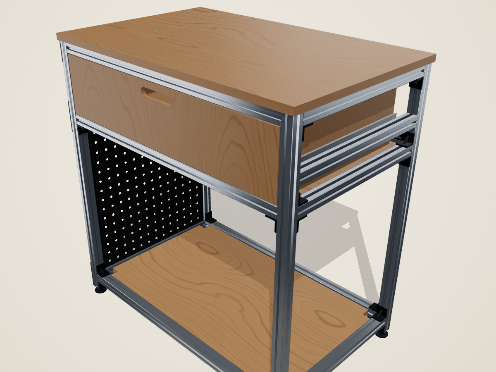

#08 80厘米铝型材家庭咖啡角 · 下藏水桶舱
分享者：ChrisFan · 型材规格：EU-3030 · 外形尺寸（宽×深×高）：810 × 510 × 837 mm · 材料估价：¥487
【图纸编号 #08】欧标 3030 铝型材 + 18mm 桦木海洋板家庭意式咖啡吧台柜（框架 800×500mm，含顶板外扩与地脚外廓 810×510×837mm）。台面承托半自动咖啡机与磨豆机，上层带滑轨抽屉收纳粉锤、布粉器与滤纸，下部预留 510mm 净高水桶舱可直放 18.9L 桶装水与废水桶，左侧下舱嵌洞洞板。
制作手记与装配说明
1. 型材规格：全框架采用欧标 3030 铝型材（共 17 根主框 + 2 根 440mm 抽屉滑轨承托梁），四角立柱 800mm × 4 根（底端配 30 系列固定地脚），前后长横梁 740mm × 6 根，左右纵梁及顶中加强梁 440mm × 7 根。 2. 板材规格：主层板采用 18mm 桦木海洋板——顶板 810×510mm 整板盖装（四周外扩 5mm，无需切角，底部带顶中加强梁防弯）；底舱水桶承托板 736×436mm 四角切 30×30mm 避空缺口，配合 30 系列可翻转层板托安装；左侧下舱嵌入 506×436×18mm 洞洞板。 3. 空间与抽屉：下舱至中横梁净高 510mm，可直接放入标准 18.9L 纯净水桶与上水软管；上层抽屉采用 12mm 海洋板盒体（面板 736×166mm）+ 8mm 底板 + 400mm 三节滚珠滑轨。
材料与采购清单（BOM 共 36 项）
| 材料 | 规格 | 数量 | 估价 |
|---|---|---|---|
| 3030 型材 | 30×30mm · 欧标3030 型材 | 10720mm (17根) | ¥208.24 |
| 30系列铸造角码 | 铸铝·喷涂黑；搜索关键词：欧标3030 30系列铸造角码 | 36 个 | ¥86.40 |
| 30系列内置角槽 | 锌合金·镀镍；搜索关键词：欧标3030 30系列内置角槽 | 8 个 | ¥25.60 |
| 30系列固定地脚 | 尼龙固定地脚，30 系列型材地面支撑。含中心螺杆；需匹配的中心底孔和端面攻丝，名义尺寸与承载须采购确认。；搜索关键词：30系列固定地脚 | 4 个 | ¥12.80 |
| 欧标3030 M6 T型螺栓 | M6；长度按所选连接件配套；搜索关键词：欧标3030 M6 T型螺栓 | 72 个 | ¥21.60 |
| M6 法兰螺母 | M6；搜索关键词：M6 法兰螺母 | 72 个 | ¥14.40 |
| M6 内六角顶丝 | M6（内置件锁紧）；搜索关键词：M6 内六角顶丝 | 16 个 | ¥3.20 |
| 型材端面攻丝 | 3030 型材 M8，有效深度 ≥16mm；构件 M1，A 端（起端），局部孔位 [0, 0, 0] | 1 处 | 待询价 |
| 型材端面攻丝 | 3030 型材 M8，有效深度 ≥16mm；构件 M2，A 端（起端），局部孔位 [0, 0, 0] | 1 处 | 待询价 |
| 型材端面攻丝 | 3030 型材 M8，有效深度 ≥16mm；构件 M3，A 端（起端），局部孔位 [0, 0, 0] | 1 处 | 待询价 |
| 型材端面攻丝 | 3030 型材 M8，有效深度 ≥16mm；构件 M4，A 端（起端），局部孔位 [0, 0, 0] | 1 处 | 待询价 |
| 海洋板 | 18mm 参考尺寸，加工待核验；；510x810mm；板件 P1 (top-coffee-deck)；加工引用：暂无已确定安装孔 | 1 0.41m² | 待询价 |
| 海洋板 | 18mm 参考尺寸，加工待核验；；436x736mm; 四角 30x30mm 缺口; 框内式 · 自定义或历史尺寸；当前几何尺寸已含留缝，是否可下料以安装与加工状态为准。；板件 P2 (bot-water-deck)；加工引用：暂无已确定安装孔 | 1 0.32m² | 待询价 |
| 海洋板 | 18mm 参考尺寸，加工待核验；；436x506mm; 洞洞板预览 Φ8 / 孔距32 / 最小留边24mm；居中方阵；无孔壁/钻孔清单；价格不含打孔、重量按实板估算; 框内式 · 每边留 2 mm 间隙；当前几何尺寸已含留缝，是否可下料以安装与加工状态为准。；板件 P3 (left-pegboard)；加工引用：暂无已确定安装孔 | 1 0.22m² | 待询价 |
| 海洋板 · 抽屉面板 | 12mm 736×166mm | 1 0.12m² | 待询价 |
| 海洋板 · 抽屉左侧板 | 12mm 418×166mm | 1 0.07m² | 待询价 |
| 海洋板 · 抽屉右侧板 | 12mm 418×166mm | 1 0.07m² | 待询价 |
| 海洋板 · 抽屉后板 | 12mm 690.6×166mm | 1 0.11m² | 待询价 |
| 海洋板 · 抽屉底板 | 8mm 690.6×406mm | 1 0.28m² | ¥22.43 |
| 3030 型材 · 抽屉盒/滑轨承托 | 30×30mm · 440 / 440mm | 880mm (2根) | ¥17.09 |
| 30系列90度角铝 · 抽屉结构连接 | 挤压铝·氧化；搜索关键词：欧标3030 30系列90度角铝 | 4 个 | ¥12.80 |
| M6 T型螺栓 | M6；长度按所选连接件配套 · 抽屉型材/承托连接；搜索关键词：M6 T型螺栓 | 16 个 | ¥4.80 |
| M6 法兰螺母 | M6 · 抽屉型材/承托连接；搜索关键词：M6 法兰螺母 | 16 个 | ¥3.20 |
| 45mm 三节全拉出滚珠滑轨 | 400mm · 全拉出 · 45kg/对；搜索关键词：45mm 三节全拉出滚珠滑轨 | 1 对 | ¥48.00 |
| 滑轨柜架侧 T 型螺母 M5 | 抽屉滑轨安装；搜索关键词：滑轨柜架侧 T 型螺母 M5 | 8 个 | ¥4.00 |
| 滑轨抽屉侧盘头螺钉 M4 | 抽屉滑轨安装；搜索关键词：滑轨抽屉侧盘头螺钉 M4 | 8 个 | ¥2.40 |
| 3030托片 · 正装 · 18 mm | EU-3030；板厚 18 mm；常用标准；正装；承托伸出 20 mm；片厚 3 mm；锚固深 3 mm；长度待定；参考显示长度不可作为采购段长；8 段；板件 bot-water-deck；锚固、板端固定及配套待核对；实物适配、承载与价格待核对；搜索关键词：3030托片 · 正装 · 18 mm | 8 段 | 待询价 |
| 3030托片 · 正装 · 18 mm | EU-3030；板厚 18 mm；常用标准；正装；承托伸出 20 mm；片厚 3 mm；锚固深 3 mm；长度待定；参考显示长度不可作为采购段长；8 段；板件 left-pegboard；侧板/背板必须预打孔或请商家加工；孔径、孔位与锁紧配套待定，不输出钻孔尺寸；实物适配、承载与价格待核对；搜索关键词：3030托片 · 正装 · 18 mm | 8 段 | 待询价 |
| 背面木螺钉需求（规格待选型） | 每个布点的最低需求数量；规格与孔数待核验，不是采购 SKU，不可直接加工或按套装下单 | 8 枚 | 待询价 |
| 30 系列型材锁紧配套（待选型） | 每个布点的最低需求数量；规格与孔数待核验，不是采购 SKU，不可直接加工或按套装下单 | 8 组 | 待询价 |
| 30 系列 C 型木板固定片 | TPEV-308-C-25；目录包络，实物适配/价格待核对；套装号 TPEV-308-C-25-ZP，若购买套装勿重复购买下列配套；搜索关键词：30 系列 C 型木板固定片 | 8 个 | 待询价 |
| M6×16 内六角螺钉 | EDLA-S1-M6-L16；按安装孔位计数，包装及配套待核对，不含报价；搜索关键词：M6×16 内六角螺钉 | 8 枚 | 待询价 |
| M6 平垫圈 | EPDA-S1W-B-6；按安装孔位计数，包装及配套待核对，不含报价；搜索关键词：M6 平垫圈 | 8 个 | 待询价 |
| M6 弹簧垫圈 | EPDB-S1W-B1-6；按安装孔位计数，包装及配套待核对，不含报价；搜索关键词：M6 弹簧垫圈 | 8 个 | 待询价 |
| 30 系列槽8 M6 T型螺母 | TPAH-N-8-M6；按安装孔位计数，包装及配套待核对，不含报价；搜索关键词：30 系列槽8 M6 T型螺母 | 8 枚 | 待询价 |
| ST3.5×12 板端自攻螺钉 | EDDX-S1W-J-ST3.5-L12；按安装孔位计数，包装及配套待核对，不含报价；搜索关键词：ST3.5×12 板端自攻螺钉 | 8 枚 | 待询价 |
