木光猫居 · 1200×550×1700 · 猫砂区净宽800
分享者：ChrisFan · 型材规格：EU-3030 · 外形尺寸（宽×深×高）：1204 × 567 × 1700 mm · 材料估价：¥1250

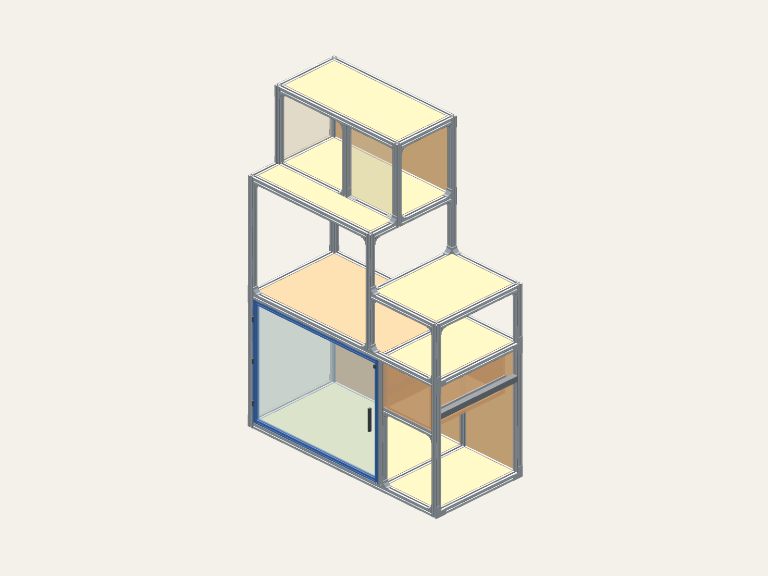

欧标 3030 铝型材 + 桦木海洋板与透光亚克力多层猫别墅（外廓 1204×567×1700mm）。下层左侧预留 800mm 净宽超大猫砂盆舱并配透光亚克力平开门，右侧集成猫粮/猫砂收纳抽屉与错层跳台，顶层设置半封闭观景猫窝，兼顾大空间通行与日常清洁。
制作手记与装配说明
1. 型材规格：主体框架采用欧标 3030 铝型材（共 36 根主框 + 2 根 490mm 抽屉滑轨承托梁），含 1700mm/1300mm/1000mm 立柱与分跨横纵梁，左跨底层净宽 800mm 适配主流超大号猫砂盆或自动猫砂机。 2. 板材规格：各层跳台与猫窝底顶板采用 18mm 桦木海洋板配合 30 系列可翻转层板托承托；背板采用 8mm 海洋板入槽固定，侧面及顶层观景窗采用 5mm 透光亚克力板入槽安装。 3. 柜门与抽屉：左下猫砂舱配 2020 铝框 + 5mm 亚克力平开门（D1）；右侧中层配 12mm 海洋板滑轨抽屉（450mm 三节滚珠滑轨）收纳猫粮与清洁工具。
材料与采购清单（BOM 共 48 项）
| 材料 | 规格 | 数量 | 估价 |
|---|---|---|---|
| 3030 型材 | 30×30mm · 欧标3030 型材 | 23840mm (36根) | ¥463.09 |
| 30系列T型连接板 | 钢板·镀锌·设计板厚 2mm；搜索关键词：欧标3030 30系列T型连接板 | 12 个 | ¥33.60 |
| 30系列铸造角码 | 铸铝·喷涂黑；搜索关键词：欧标3030 30系列铸造角码 | 35 个 | ¥84.00 |
| 30系列内置角槽 | 锌合金·镀镍；搜索关键词：欧标3030 30系列内置角槽 | 18 个 | ¥57.60 |
| 30系列L型连接板 | 钢板·镀锌·设计板厚 2mm；搜索关键词：欧标3030 30系列L型连接板 | 10 个 | ¥16.00 |
| 30系列90度角铝 | 挤压铝·氧化；搜索关键词：欧标3030 30系列90度角铝 | 4 个 | ¥12.80 |
| 欧标3030 M6 T型螺栓 | M6；长度按所选连接件配套；搜索关键词：欧标3030 M6 T型螺栓 | 174 个 | ¥52.20 |
| M6 法兰螺母 | M6；搜索关键词：M6 法兰螺母 | 174 个 | ¥34.80 |
| M6 内六角顶丝 | M6（内置件锁紧）；搜索关键词：M6 内六角顶丝 | 36 个 | ¥7.20 |
| 配套 5 mm 亚克力板压条 | 直接入槽侧塞压条；选择 未指定；SKU 待选型；acrylic 5 mm；宿主 EU-2020；槽口 6.2 / 槽深 6.5 / 槽腔 9 mm；参考需求；适配、截面、端部接法与安装顺序待核验；安装边：door:110a99e9-719f-4d6b-bd03-fad2dde34ea6:leaf:0:panel:0 / door:110a99e9-719f-4d6b-bd03-fad2dde34ea6:leaf:0:frame:bottom-rail / side-2/slot-0 (756 mm)；door:110a99e9-719f-4d6b-bd03-fad2dde34ea6:leaf:0:panel:0 / door:110a99e9-719f-4d6b-bd03-fad2dde34ea6:leaf:0:frame:left-stile / side-0/slot-0 (596 mm)；door:110a99e9-719f-4d6b-bd03-fad2dde34ea6:leaf:0:panel:0 / door:110a99e9-719f-4d6b-bd03-fad2dde34ea6:leaf:0:frame:right-stile / side-1/slot-0 (596 mm)；door:110a99e9-719f-4d6b-bd03-fad2dde34ea6:leaf:0:panel:0 / door:110a99e9-719f-4d6b-bd03-fad2dde34ea6:leaf:0:frame:top-rail / side-3/slot-0 (756 mm)；净开口路径参考长度，胶条截面/端部接法待核验；搜索关键词：配套 5 mm 亚克力板压条 | 2.704 米 | 待询价 |
| 配套 5 mm 亚克力板压条 | 旧版入槽侧塞压条；选择 未指定；SKU 待选型；acrylic 5 mm；宿主 EU-3030；槽口 8 / 槽深 8 / 槽腔 11 mm；参考需求；适配、截面、端部接法与安装顺序待核验；安装边：cat-panel-base-side-left / cat-L-back-post / side-3/slot-0 (640 mm)；cat-panel-base-side-left / cat-L-depth-15 / side-2/slot-0 (490 mm)；cat-panel-base-side-left / cat-L-depth-685 / side-3/slot-0 (490 mm)；cat-panel-base-side-left / cat-L-front-post / side-2/slot-0 (640 mm)；cat-panel-nest-side-left / cat-L-back-post / side-3/slot-0 (370 mm)；cat-panel-nest-side-left / cat-L-depth-1285 / side-2/slot-0 (320 mm)；cat-panel-nest-side-left / cat-L-top-depth / side-3/slot-0 (320 mm)；cat-panel-nest-side-left / cat-L-upper-post / side-2/slot-0 (370 mm)；净开口路径参考长度，胶条截面/端部接法待核验；搜索关键词：配套 5 mm 亚克力板压条 | 3.64 米 | 待询价 |
| 配套 8 mm 海洋板压条 | 旧版入槽侧塞压条；选择 未指定；SKU 待选型；marine-plywood 8 mm；宿主 EU-3030；槽口 8 / 槽深 8 / 槽腔 11 mm；参考需求；适配、截面、端部接法与安装顺序待核验；安装边：cat-panel-base-back-left / cat-L-back-post / side-0/slot-0 (640 mm)；cat-panel-base-back-left / cat-back-15 / side-2/slot-0 (800 mm)；cat-panel-base-back-left / cat-back-685 / side-3/slot-0 (800 mm)；cat-panel-base-back-left / cat-base-divider-260 / side-1/slot-0 (640 mm)；cat-panel-base-back-right / cat-R-back-post / side-1/slot-0 (640 mm)；cat-panel-base-back-right / cat-back-15 / side-2/slot-0 (310 mm)；cat-panel-base-back-right / cat-back-685 / side-3/slot-0 (310 mm)；cat-panel-base-back-right / cat-base-divider-260 / side-0/slot-0 (640 mm)；cat-panel-nest-back / cat-L-back-post / side-0/slot-0 (370 mm)；cat-panel-nest-back / cat-back-1285 / side-2/slot-0 (720 mm)；cat-panel-nest-back / cat-back-1685 / side-3/slot-0 (720 mm)；cat-panel-nest-back / cat-step-post-260 / side-1/slot-0 (370 mm)；净开口路径参考长度，胶条截面/端部接法待核验；搜索关键词：配套 8 mm 海洋板压条 | 6.96 米 | 待询价 |
| 海洋板 | 18mm 参考尺寸，加工待核验；；486x796mm; 框内式 · 每边留 2 mm 间隙；所列为成品尺寸，已含当前留缝，无需再次扣减。；板件 P1 (cat-panel-base-left)；加工引用：暂无已确定安装孔；P14 (6a8b4863-9977-4877-8472-fc81d30cb2d3)；加工引用：暂无已确定安装孔 | 2 0.77m² | 待询价 |
| 海洋板 | 18mm 参考尺寸，加工待核验；；486x306mm; 框内式 · 每边留 2 mm 间隙；所列为成品尺寸，已含当前留缝，无需再次扣减。；板件 P2 (cat-panel-base-right)；加工引用：暂无已确定安装孔；P3 (cat-panel-deck-right)；加工引用：暂无已确定安装孔 | 2 0.30m² | 待询价 |
| 海洋板 | 18mm 参考尺寸，加工待核验；；386x486mm; 框内式 · 每边留 2 mm 间隙；所列为成品尺寸，已含当前留缝，无需再次扣减。；板件 P4 (cat-panel-step)；加工引用：暂无已确定安装孔 | 1 0.19m² | 待询价 |
| 亚克力板 | 5mm 参考尺寸，加工待核验；；656x506mm；板件 P5 (cat-panel-base-side-left)；加工引用：暂无已确定安装孔 | 1 0.33m² | ¥39.83 |
| 海洋板 | 8mm 参考尺寸，加工待核验；；656x816mm；板件 P6 (cat-panel-base-back-left)；加工引用：暂无已确定安装孔 | 1 0.54m² | ¥42.82 |
| 海洋板 | 18mm 参考尺寸，加工待核验；；136x716mm; 框内式 · 每边留 2 mm 间隙；所列为成品尺寸，已含当前留缝，无需再次扣减。；板件 P7 (cat-panel-landing-left)；加工引用：暂无已确定安装孔 | 1 0.10m² | 待询价 |
| 海洋板 | 18mm 参考尺寸，加工待核验；；316x716mm; 框内式 · 每边留 2 mm 间隙；所列为成品尺寸，已含当前留缝，无需再次扣减。；板件 P8 (cat-panel-nest-floor-left)；加工引用：暂无已确定安装孔；P9 (cat-panel-roof)；加工引用：暂无已确定安装孔 | 2 0.45m² | 待询价 |
| 亚克力板 | 5mm 参考尺寸，加工待核验；；386x336mm；板件 P10 (cat-panel-nest-side-left)；加工引用：暂无已确定安装孔 | 1 0.13m² | ¥15.56 |
| 亚克力板 | 5mm 参考尺寸，加工待核验；；366x286mm; 框内式 · 每边留 2 mm 间隙；所列为成品尺寸，已含当前留缝，无需再次扣减。；板件 P11 (cat-panel-nest-front)；加工引用：暂无已确定安装孔 | 1 0.10m² | ¥12.56 |
| 海洋板 | 8mm 参考尺寸，加工待核验；；386x736mm；板件 P12 (cat-panel-nest-back)；加工引用：暂无已确定安装孔 | 1 0.28m² | ¥22.73 |
| 海洋板 | 8mm 参考尺寸，加工待核验；；656x326mm；板件 P13 (cat-panel-base-back-right)；加工引用：暂无已确定安装孔 | 1 0.21m² | ¥17.11 |
| 2020 型材 · 柜门门框 | 左右竖框 636mm ×2 | 1272mm (2根) | ¥15.36 |
| 2020 型材 · 柜门门框 | 上下横框 756mm ×2 | 1512mm (2根) | ¥18.26 |
| 亚克力板 · 门芯板 | 5mm 768×608mm | 1 0.47m² | ¥56.03 |
| 门框隐藏角连接件（通用） | 柜门门框连接 · 通用参数（采购前核验 SKU）；搜索关键词：门框隐藏角连接件（通用） | 4 个 | ¥16.00 |
| 120mm 柜门拉手（通用） | 通用参数（采购前核验 SKU）；搜索关键词：120mm 柜门拉手（通用） | 1 个 | ¥18.00 |
| 磁吸门碰（通用） | 通用参数（采购前核验 SKU）；搜索关键词：磁吸门碰（通用） | 1 个 | ¥8.00 |
| 型材-型材门铰链（通用） | 通用参数（采购前核验 SKU）；搜索关键词：型材-型材门铰链（通用） | 3 个 | ¥96.00 |
| M5 六角螺栓 | 柜门五金配套；搜索关键词：M5 六角螺栓 | 2 个 | ¥0.70 |
| M5 T型螺栓 | 柜门五金配套；搜索关键词：M5 T型螺栓 | 1 个 | ¥0.25 |
| M6 T型螺栓 | 柜门五金配套；搜索关键词：M6 T型螺栓 | 12 个 | ¥3.60 |
| M6 法兰螺母 | 柜门五金配套；搜索关键词：M6 法兰螺母 | 12 个 | ¥2.40 |
| 海洋板 · 抽屉面板 | 12mm 306×226mm | 1 0.07m² | 待询价 |
| 海洋板 · 抽屉左侧板 | 12mm 468×216mm | 1 0.10m² | 待询价 |
| 海洋板 · 抽屉右侧板 | 12mm 468×216mm | 1 0.10m² | 待询价 |
| 海洋板 · 抽屉后板 | 12mm 260.6×216mm | 1 0.06m² | 待询价 |
| 海洋板 · 抽屉底板 | 8mm 456×260.6mm | 1 0.12m² | ¥9.51 |
| 3030 型材 · 抽屉盒/滑轨承托 | 30×30mm · 490 / 490mm | 980mm (2根) | ¥19.04 |
| 30系列90度角铝 · 抽屉结构连接 | 挤压铝·氧化；搜索关键词：欧标3030 30系列90度角铝 | 4 个 | ¥12.80 |
| M6 T型螺栓 | M6；长度按所选连接件配套 · 抽屉型材/承托连接；搜索关键词：M6 T型螺栓 | 16 个 | ¥4.80 |
| M6 法兰螺母 | M6 · 抽屉型材/承托连接；搜索关键词：M6 法兰螺母 | 16 个 | ¥3.20 |
| 45mm 三节全拉出滚珠滑轨 | 450mm · 全拉出 · 45kg/对；搜索关键词：45mm 三节全拉出滚珠滑轨 | 1 对 | ¥48.00 |
| 滑轨柜架侧 T 型螺母 M5 | 抽屉滑轨安装；搜索关键词：滑轨柜架侧 T 型螺母 M5 | 8 个 | ¥4.00 |
| 滑轨抽屉侧盘头螺钉 M4 | 抽屉滑轨安装；搜索关键词：滑轨抽屉侧盘头螺钉 M4 | 8 个 | ¥2.40 |
| 30 系列可翻转层板托 | 参考模型；已配置数量，孔位/配套/价格待核对；搜索关键词：30 系列可翻转层板托 | 58 个 | 待询价 |
| M6×16 螺钉 + 槽8 T型螺母 | frame-m6；按安装孔位计数，包装及配套待核对，不含报价；搜索关键词：M6×16 螺钉 + 槽8 T型螺母 | 58 组 | 待询价 |
