#07 52厘米铝型材3D打印机边柜 · 耗材收纳
分享者：ChrisFan · 型材规格：EU-3030 · 外形尺寸（宽×深×高）：530 × 530 × 777 mm · 材料估价：¥514

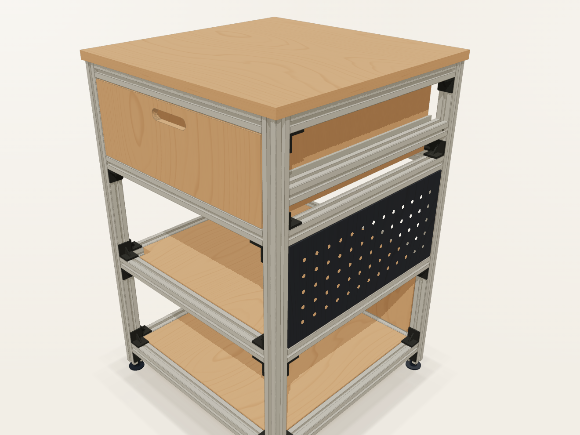

【图纸编号 #07】欧标 3030 铝型材 + 18mm 桦木海洋板 3D 打印机边柜（框架 520×520mm，含顶板外扩与地脚外廓 530×530×777mm）。顶部 18mm 整板稳固承托 3D 打印机，上层带滑轨工具抽屉收纳铲刀、剪钳与热端配件，下层双层开放格收纳 PLA/PETG 耗材线盘，配右侧洞洞板与后侧防掉挡板。
制作手记与装配说明
1. 型材规格：主体框架采用欧标 3030 铝型材（共 20 根主框 + 2 根 460mm 抽屉滑轨承托梁），四角立柱 740mm × 4 根（底端攻 M6 装 30 系列固定地脚），四层横纵梁均为 460mm × 16 根。 2. 板材规格：全部主层板采用 18mm 桦木海洋板——顶板 530×530mm 整板盖装（四周外扩 5mm）；中层耗材板 456×456mm 四角切 30×30mm 避空缺口齐平嵌入；底层耗材板 456×456mm、右侧洞洞板 206×456mm 与后侧耗材挡板 206×456mm 采用 30 系列可翻转层板托固定。 3. 抽屉与五金：上层抽屉盒采用 12mm 海洋板（面板 456×156mm）配 8mm 底板与 450mm 三节滚珠滑轨；框架节点采用 30 系列铸造角码（44 个）+ 30 系列内置角槽（12 个）锁紧。
材料与采购清单（BOM 共 38 项）
| 材料 | 规格 | 数量 | 估价 |
|---|---|---|---|
| 3030 型材 | 30×30mm · 欧标3030 型材 | 10320mm (20根) | ¥200.47 |
| 30系列内置角槽 | 锌合金·镀镍；搜索关键词：欧标3030 30系列内置角槽 | 12 个 | ¥38.40 |
| 30系列铸造角码 | 铸铝·喷涂黑；搜索关键词：欧标3030 30系列铸造角码 | 44 个 | ¥105.60 |
| 30系列固定地脚 | 尼龙固定地脚，30 系列型材地面支撑。含中心螺杆；需匹配的中心底孔和端面攻丝，名义尺寸与承载须采购确认。；搜索关键词：30系列固定地脚 | 4 个 | ¥12.80 |
| M6 内六角顶丝 | M6（内置件锁紧）；搜索关键词：M6 内六角顶丝 | 24 个 | ¥4.80 |
| 欧标3030 M6 T型螺栓 | M6；长度按所选连接件配套；搜索关键词：欧标3030 M6 T型螺栓 | 88 个 | ¥26.40 |
| M6 法兰螺母 | M6；搜索关键词：M6 法兰螺母 | 88 个 | ¥17.60 |
| 型材端面攻丝 | 3030 型材 M8，有效深度 ≥16mm；构件 M1，A 端（起端），局部孔位 [0, 0, 0] | 1 处 | 待询价 |
| 型材端面攻丝 | 3030 型材 M8，有效深度 ≥16mm；构件 M2，A 端（起端），局部孔位 [0, 0, 0] | 1 处 | 待询价 |
| 型材端面攻丝 | 3030 型材 M8，有效深度 ≥16mm；构件 M4，A 端（起端），局部孔位 [0, 0, 0] | 1 处 | 待询价 |
| 型材端面攻丝 | 3030 型材 M8，有效深度 ≥16mm；构件 M3，A 端（起端），局部孔位 [0, 0, 0] | 1 处 | 待询价 |
| 海洋板 | 18mm 参考尺寸，加工待核验；；530x530mm；板件 P1 (top-printer-deck)；加工引用：暂无已确定安装孔 | 1 0.28m² | 待询价 |
| 海洋板 | 18mm 参考尺寸，加工待核验；；456x456mm; 四角 30x30mm 缺口; 框内式 · 自定义或历史尺寸；当前几何尺寸已含留缝，是否可下料以安装与加工状态为准。；板件 P2 (mid-filament-shelf)；加工引用：暂无已确定安装孔 | 1 0.21m² | 待询价 |
| 海洋板 | 18mm 参考尺寸，加工待核验；；456x456mm; 框内式 · 每边留 2 mm 间隙；当前几何尺寸已含留缝，是否可下料以安装与加工状态为准。；板件 P3 (bot-filament-shelf)；加工引用：暂无已确定安装孔 | 1 0.21m² | 待询价 |
| 海洋板 | 18mm 参考尺寸，加工待核验；；206x456mm; 洞洞板预览 Φ8 / 孔距32 / 最小留边24mm；居中方阵；无孔壁/钻孔清单；价格不含打孔、重量按实板估算; 框内式 · 每边留 2 mm 间隙；当前几何尺寸已含留缝，是否可下料以安装与加工状态为准。；板件 P4 (right-side-pegboard)；加工引用：暂无已确定安装孔 | 1 0.09m² | 待询价 |
| 海洋板 | 18mm 参考尺寸，加工待核验；；206x456mm; 框内式 · 每边留 2 mm 间隙；当前几何尺寸已含留缝，是否可下料以安装与加工状态为准。；板件 P5 (back-filament-guard)；加工引用：暂无已确定安装孔 | 1 0.09m² | 待询价 |
| 海洋板 · 抽屉面板 | 12mm 456×156mm | 1 0.07m² | 待询价 |
| 海洋板 · 抽屉左侧板 | 12mm 468×156mm | 1 0.07m² | 待询价 |
| 海洋板 · 抽屉右侧板 | 12mm 468×156mm | 1 0.07m² | 待询价 |
| 海洋板 · 抽屉后板 | 12mm 410.6×156mm | 1 0.06m² | 待询价 |
| 海洋板 · 抽屉底板 | 8mm 456×410.6mm | 1 0.19m² | ¥14.98 |
| 3030 型材 · 抽屉盒/滑轨承托 | 30×30mm · 460 / 460mm | 920mm (2根) | ¥17.87 |
| 30系列90度角铝 · 抽屉结构连接 | 挤压铝·氧化；搜索关键词：欧标3030 30系列90度角铝 | 4 个 | ¥12.80 |
| M6 T型螺栓 | M6；长度按所选连接件配套 · 抽屉型材/承托连接；搜索关键词：M6 T型螺栓 | 16 个 | ¥4.80 |
| M6 法兰螺母 | M6 · 抽屉型材/承托连接；搜索关键词：M6 法兰螺母 | 16 个 | ¥3.20 |
| 45mm 三节全拉出滚珠滑轨 | 450mm · 全拉出 · 45kg/对；搜索关键词：45mm 三节全拉出滚珠滑轨 | 1 对 | ¥48.00 |
| 滑轨柜架侧 T 型螺母 M5 | 抽屉滑轨安装；搜索关键词：滑轨柜架侧 T 型螺母 M5 | 8 个 | ¥4.00 |
| 滑轨抽屉侧盘头螺钉 M4 | 抽屉滑轨安装；搜索关键词：滑轨抽屉侧盘头螺钉 M4 | 8 个 | ¥2.40 |
| 3030托片 · 正装 · 18 mm | EU-3030；板厚 18 mm；常用标准；正装；承托伸出 20 mm；片厚 3 mm；锚固深 3 mm；长度待定；参考显示长度不可作为采购段长；16 段；板件 back-filament-guard / right-side-pegboard；侧板/背板必须预打孔或请商家加工；孔径、孔位与锁紧配套待定，不输出钻孔尺寸；实物适配、承载与价格待核对；搜索关键词：3030托片 · 正装 · 18 mm | 16 段 | 待询价 |
| 背面木螺钉需求（规格待选型） | 每个布点的最低需求数量；规格与孔数待核验，不是采购 SKU，不可直接加工或按套装下单 | 16 枚 | 待询价 |
| 30 系列型材锁紧配套（待选型） | 每个布点的最低需求数量；规格与孔数待核验，不是采购 SKU，不可直接加工或按套装下单 | 16 组 | 待询价 |
| 3030托片 · 正装 · 18 mm | EU-3030；板厚 18 mm；常用标准；正装；承托伸出 20 mm；片厚 3 mm；锚固深 3 mm；长度待定；参考显示长度不可作为采购段长；12 段；板件 bot-filament-shelf / mid-filament-shelf；锚固、板端固定及配套待核对；实物适配、承载与价格待核对；搜索关键词：3030托片 · 正装 · 18 mm | 12 段 | 待询价 |
| 30 系列 C 型木板固定片 | TPEV-308-C-25；目录包络，实物适配/价格待核对；套装号 TPEV-308-C-25-ZP，若购买套装勿重复购买下列配套；搜索关键词：30 系列 C 型木板固定片 | 6 个 | 待询价 |
| M6×16 内六角螺钉 | EDLA-S1-M6-L16；按安装孔位计数，包装及配套待核对，不含报价；搜索关键词：M6×16 内六角螺钉 | 6 枚 | 待询价 |
| M6 平垫圈 | EPDA-S1W-B-6；按安装孔位计数，包装及配套待核对，不含报价；搜索关键词：M6 平垫圈 | 6 个 | 待询价 |
| M6 弹簧垫圈 | EPDB-S1W-B1-6；按安装孔位计数，包装及配套待核对，不含报价；搜索关键词：M6 弹簧垫圈 | 6 个 | 待询价 |
| 30 系列槽8 M6 T型螺母 | TPAH-N-8-M6；按安装孔位计数，包装及配套待核对，不含报价；搜索关键词：30 系列槽8 M6 T型螺母 | 6 枚 | 待询价 |
| ST3.5×12 板端自攻螺钉 | EDDX-S1W-J-ST3.5-L12；按安装孔位计数，包装及配套待核对，不含报价；搜索关键词：ST3.5×12 板端自攻螺钉 | 6 枚 | 待询价 |
