#06 1.4米铝型材双屏书桌 · 带悬空主机位
分享者：ChrisFan · 型材规格：EU-3030/EU-2020 · 外形尺寸（宽×深×高）：1430 × 680 × 880 mm · 材料估价：¥682

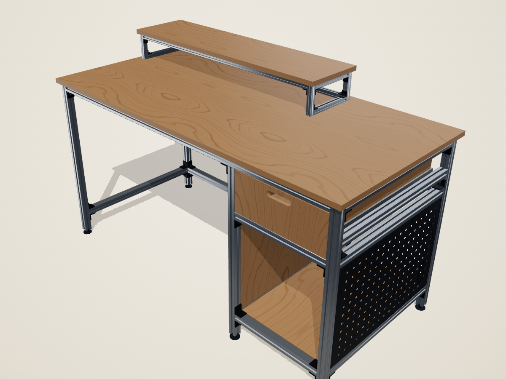

【图纸编号 #06】欧标 3030 主框架 + 2020 增高架双屏电脑桌（主框架 1400×650mm，含桌面板外扩与增高架总包络 1430×680×880mm）。主桌采用 21 根欧标 3030 铝型材（含中跨横梁与主机副框），右侧集成悬空主机舱（361×586mm 承托层板 + 内侧防尘挡板）、右侧滑轨抽屉与右侧孔板，桌面配 980×250mm 欧标 2020 双屏增高架与 18mm 桦木海洋板。
制作手记与装配说明
1. 型材规格：桌面主框架与主机副框采用欧标 3030 铝型材（共 21 根主框 + 2 根 590mm 抽屉滑轨承托梁），含 710mm 立柱 × 4 根、680mm 副框立柱 × 2 根、1340mm 前后长横梁 × 2 根、945mm 左跨横梁 × 1 根、365mm 主机舱横梁 × 4 根、590mm 前后纵梁 × 8 根；桌面双屏增高架采用欧标 2020 铝型材（共 11 根：920mm × 3、190mm × 4、115mm × 4）。 2. 板材规格：主桌面板（1430×680×18mm）与增高架台面（980×250×18mm）采用 18mm 桦木海洋板整板盖装（无需切角）；右侧主机承托层板（361×586×18mm）、内侧护板（386×586×18mm）与右侧洞洞板（386×586×18mm）采用 30 系列可翻转层板托框内安装。 3. 五金连接：3030 主框架采用 30 系列铸造角码（44 个）+ 30 系列内置角槽（12 个）免打孔锁紧；2020 增高架采用 20 系列铸造角码（14 个）组装；底部配 6 个 30 系列固定地脚。
材料与采购清单（BOM 共 44 项）
| 材料 | 规格 | 数量 | 估价 |
|---|---|---|---|
| 3030 型材 | 30×30mm · 欧标3030 型材 | 14005mm (21根) | ¥272.06 |
| 2020 型材 | 20×20mm · 欧标2020 型材 | 3980mm (11根) | ¥48.06 |
| 20系列铸造角码 | 铸铝·喷涂黑；搜索关键词：欧标2020 20系列铸造角码 | 14 个 | ¥25.20 |
| 30系列铸造角码 | 铸铝·喷涂黑；搜索关键词：欧标3030 30系列铸造角码 | 44 个 | ¥105.60 |
| 30系列内置角槽 | 锌合金·镀镍；搜索关键词：欧标3030 30系列内置角槽 | 12 个 | ¥38.40 |
| 30系列固定地脚 | 尼龙固定地脚，30 系列型材地面支撑。含中心螺杆；需匹配的中心底孔和端面攻丝，名义尺寸与承载须采购确认。；搜索关键词：30系列固定地脚 | 6 个 | ¥19.20 |
| 欧标2020 M5 T型螺栓 | M5；长度按所选连接件配套；搜索关键词：欧标2020 M5 T型螺栓 | 28 个 | ¥7.00 |
| M5 法兰螺母 | M5；搜索关键词：M5 法兰螺母 | 28 个 | ¥5.04 |
| 欧标3030 M6 T型螺栓 | M6；长度按所选连接件配套；搜索关键词：欧标3030 M6 T型螺栓 | 88 个 | ¥26.40 |
| M6 法兰螺母 | M6；搜索关键词：M6 法兰螺母 | 88 个 | ¥17.60 |
| M6 内六角顶丝 | M6（内置件锁紧）；搜索关键词：M6 内六角顶丝 | 24 个 | ¥4.80 |
| 型材端面攻丝 | 3030 型材 M8，有效深度 ≥16mm；构件 M2，A 端（起端），局部孔位 [0, 0, 0] | 1 处 | 待询价 |
| 型材端面攻丝 | 3030 型材 M8，有效深度 ≥16mm；构件 M4，A 端（起端），局部孔位 [0, 0, 0] | 1 处 | 待询价 |
| 型材端面攻丝 | 3030 型材 M8，有效深度 ≥16mm；构件 M1，A 端（起端），局部孔位 [0, 0, 0] | 1 处 | 待询价 |
| 型材端面攻丝 | 3030 型材 M8，有效深度 ≥16mm；构件 M9，A 端（起端），局部孔位 [0, 0, 0] | 1 处 | 待询价 |
| 型材端面攻丝 | 3030 型材 M8，有效深度 ≥16mm；构件 M10，A 端（起端），局部孔位 [0, 0, 0] | 1 处 | 待询价 |
| 型材端面攻丝 | 3030 型材 M8，有效深度 ≥16mm；构件 M3，A 端（起端），局部孔位 [0, 0, 0] | 1 处 | 待询价 |
| 海洋板 | 18mm 参考尺寸，加工待核验；；361x586mm; 框内式 · 每边留 2 mm 间隙；当前几何尺寸已含留缝，是否可下料以安装与加工状态为准。；板件 P1 (pc-tower-shelf)；加工引用：暂无已确定安装孔 | 1 0.21m² | 待询价 |
| 海洋板 | 18mm 参考尺寸，加工待核验；；386x586mm; 洞洞板预览 Φ8 / 孔距32 / 最小留边24mm；居中方阵；无孔壁/钻孔清单；价格不含打孔、重量按实板估算; 框内式 · 每边留 2 mm 间隙；当前几何尺寸已含留缝，是否可下料以安装与加工状态为准。；板件 P2 (side-pegboard)；加工引用：暂无已确定安装孔 | 1 0.23m² | 待询价 |
| 海洋板 | 18mm 参考尺寸，加工待核验；；250x980mm；板件 P3 (riser-top)；加工引用：暂无已确定安装孔 | 1 0.24m² | 待询价 |
| 海洋板 | 18mm 参考尺寸，加工待核验；；680x1430mm；板件 P4 (main-desktop)；加工引用：暂无已确定安装孔 | 1 0.97m² | 待询价 |
| 海洋板 | 18mm 参考尺寸，加工待核验；；386x586mm; 框内式 · 每边留 2 mm 间隙；当前几何尺寸已含留缝，是否可下料以安装与加工状态为准。；板件 P5 (pc-inner-guard)；加工引用：暂无已确定安装孔 | 1 0.23m² | 待询价 |
| 海洋板 · 抽屉面板 | 12mm 361×151mm | 1 0.05m² | 待询价 |
| 海洋板 · 抽屉左侧板 | 12mm 568×151mm | 1 0.09m² | 待询价 |
| 海洋板 · 抽屉右侧板 | 12mm 568×151mm | 1 0.09m² | 待询价 |
| 海洋板 · 抽屉后板 | 12mm 315.6×151mm | 1 0.05m² | 待询价 |
| 海洋板 · 抽屉底板 | 8mm 556×315.6mm | 1 0.18m² | ¥14.04 |
| 3030 型材 · 抽屉盒/滑轨承托 | 30×30mm · 590 / 590mm | 1180mm (2根) | ¥22.92 |
| 30系列90度角铝 · 抽屉结构连接 | 挤压铝·氧化；搜索关键词：欧标3030 30系列90度角铝 | 4 个 | ¥12.80 |
| M6 T型螺栓 | M6；长度按所选连接件配套 · 抽屉型材/承托连接；搜索关键词：M6 T型螺栓 | 16 个 | ¥4.80 |
| M6 法兰螺母 | M6 · 抽屉型材/承托连接；搜索关键词：M6 法兰螺母 | 16 个 | ¥3.20 |
| 45mm 三节全拉出滚珠滑轨 | 550mm · 全拉出 · 45kg/对；搜索关键词：45mm 三节全拉出滚珠滑轨 | 1 对 | ¥48.00 |
| 滑轨柜架侧 T 型螺母 M5 | 抽屉滑轨安装；搜索关键词：滑轨柜架侧 T 型螺母 M5 | 8 个 | ¥4.00 |
| 滑轨抽屉侧盘头螺钉 M4 | 抽屉滑轨安装；搜索关键词：滑轨抽屉侧盘头螺钉 M4 | 8 个 | ¥2.40 |
| 30 系列 C 型木板固定片 | TPEV-308-C-25；目录包络，实物适配/价格待核对；套装号 TPEV-308-C-25-ZP，若购买套装勿重复购买下列配套；搜索关键词：30 系列 C 型木板固定片 | 12 个 | 待询价 |
| M6×16 内六角螺钉 | EDLA-S1-M6-L16；按安装孔位计数，包装及配套待核对，不含报价；搜索关键词：M6×16 内六角螺钉 | 12 枚 | 待询价 |
| M6 平垫圈 | EPDA-S1W-B-6；按安装孔位计数，包装及配套待核对，不含报价；搜索关键词：M6 平垫圈 | 12 个 | 待询价 |
| M6 弹簧垫圈 | EPDB-S1W-B1-6；按安装孔位计数，包装及配套待核对，不含报价；搜索关键词：M6 弹簧垫圈 | 12 个 | 待询价 |
| 30 系列槽8 M6 T型螺母 | TPAH-N-8-M6；按安装孔位计数，包装及配套待核对，不含报价；搜索关键词：30 系列槽8 M6 T型螺母 | 12 枚 | 待询价 |
| ST3.5×12 板端自攻螺钉 | EDDX-S1W-J-ST3.5-L12；按安装孔位计数，包装及配套待核对，不含报价；搜索关键词：ST3.5×12 板端自攻螺钉 | 12 枚 | 待询价 |
| 3030托片 · 正装 · 18 mm | EU-3030；板厚 18 mm；常用标准；正装；承托伸出 20 mm；片厚 3 mm；锚固深 3 mm；长度待定；参考显示长度不可作为采购段长；16 段；板件 pc-inner-guard / side-pegboard；侧板/背板必须预打孔或请商家加工；孔径、孔位与锁紧配套待定，不输出钻孔尺寸；实物适配、承载与价格待核对；搜索关键词：3030托片 · 正装 · 18 mm | 16 段 | 待询价 |
| 背面木螺钉需求（规格待选型） | 每个布点的最低需求数量；规格与孔数待核验，不是采购 SKU，不可直接加工或按套装下单 | 16 枚 | 待询价 |
| 30 系列型材锁紧配套（待选型） | 每个布点的最低需求数量；规格与孔数待核验，不是采购 SKU，不可直接加工或按套装下单 | 16 组 | 待询价 |
| 3030托片 · 正装 · 18 mm | EU-3030；板厚 18 mm；常用标准；正装；承托伸出 20 mm；片厚 3 mm；锚固深 3 mm；长度待定；参考显示长度不可作为采购段长；6 段；板件 pc-tower-shelf；锚固、板端固定及配套待核对；实物适配、承载与价格待核对；搜索关键词：3030托片 · 正装 · 18 mm | 6 段 | 待询价 |
