#11 52厘米铝型材主机托车 · 带抽屉与理线洞洞板
分享者：ChrisFan · 型材规格：EU-2020 · 外形尺寸（宽×深×高）：572 × 332 × 716 mm · 材料估价：¥295

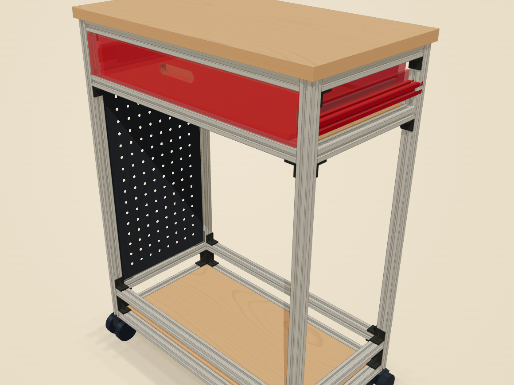

【图纸编号 #11】欧标 2020 铝型材 + 12mm/18mm 桦木海洋板桌下移动 ATX 主机托车（框架 520×280mm，总高 700mm 含万向轮与顶板）。下沉式底座四周带 60mm 防跌落横梁，4 只 M6 带刹万向轮，扫地机器人进出无阻；顶部带 80mm 深收纳抽屉放手柄与 U 盘，左侧炭黑理线洞洞板藏住插排，告别主机放地上吸灰与电线杂乱。
制作手记与装配说明
1. 型材规格：主体框架采用欧标 2020 铝型材（共 20 根），含 640mm 立柱 × 4 根（底端攻 M6 螺纹装 50mm 带刹万向轮）、480mm 横梁 × 8 根（底框、护栏、抽屉承托、顶框）、240mm 纵梁 × 8 根。 2. 板材规格：顶部采用 18mm 桦木海洋板（532×292mm）整板盖装；底层机箱托板（476×236×12mm）与抽屉下托板（476×236×12mm）框内平嵌；左侧理线洞洞板（438×236×12mm，孔径 6mm，孔距 25mm）采用 20 系列层板托固定。 3. 五金配件：框架连接采用 20 系列铸造角码（32 个）配合 M5 T型螺栓与法兰螺母免打孔锁紧；四角底部装 4 只 M6×50mm 静音双刹万向轮。
材料与采购清单（BOM 共 19 项）
| 材料 | 规格 | 数量 | 估价 |
|---|---|---|---|
| 2020 型材 | 20×20mm · 欧标2020 型材 | 8320mm (20根) | ¥100.46 |
| 20系列铸造角码 | 铸铝·喷涂黑；搜索关键词：欧标2020 20系列铸造角码 | 32 个 | ¥57.60 |
| 20系列90度角铝 | 挤压铝·氧化；搜索关键词：欧标2020 20系列90度角铝 | 4 个 | ¥9.60 |
| 20系列内置角槽 | 锌合金·镀镍；搜索关键词：欧标2020 20系列内置角槽 | 12 个 | ¥28.80 |
| M6 双轮脚轮 Ø50 · 带刹车 | 螺杆双轮脚轮名义规格：Ø50，安装高58mm，M6攻丝深≥12mm。含螺杆；回转预留Ø72，刹车款按相同预留。供应商孔位、公差、载荷及刹车空间待核验。；搜索关键词：M6 双轮脚轮 Ø50 · 带刹车 | 4 个 | ¥60.00 |
| 欧标2020 M5 T型螺栓 | M5；长度按所选连接件配套；搜索关键词：欧标2020 M5 T型螺栓 | 80 个 | ¥20.00 |
| M5 法兰螺母 | M5；搜索关键词：M5 法兰螺母 | 80 个 | ¥14.40 |
| M5 内六角顶丝 | M5（内置件锁紧）；搜索关键词：M5 内六角顶丝 | 24 个 | ¥4.32 |
| 型材端面攻丝 | 2020 型材 M6，有效深度 ≥12mm；构件 M1，A 端（起端），局部孔位 [0, 0, 0] | 1 处 | 待询价 |
| 型材端面攻丝 | 2020 型材 M6，有效深度 ≥12mm；构件 M2，A 端（起端），局部孔位 [0, 0, 0] | 1 处 | 待询价 |
| 型材端面攻丝 | 2020 型材 M6，有效深度 ≥12mm；构件 M4，A 端（起端），局部孔位 [0, 0, 0] | 1 处 | 待询价 |
| 型材端面攻丝 | 2020 型材 M6，有效深度 ≥12mm；构件 M3，A 端（起端），局部孔位 [0, 0, 0] | 1 处 | 待询价 |
| 海洋板 | 12mm 参考尺寸，加工待核验；；476x236mm; 框内式 · 每边留 2 mm 间隙；当前几何尺寸已含留缝，是否可下料以安装与加工状态为准。；板件 P1 (pc-bottom-deck)；加工引用：暂无已确定安装孔；P2 (pc-drawer-shelf)；加工引用：暂无已确定安装孔 | 2 0.22m² | 待询价 |
| 海洋板 | 18mm 参考尺寸，加工待核验；；292x532mm；板件 P3 (pc-top-table)；加工引用：暂无已确定安装孔 | 1 0.16m² | 待询价 |
| 海洋板 | 12mm 参考尺寸，加工待核验；；438x236mm; 洞洞板预览 Φ6 / 孔距25 / 最小留边20mm；居中方阵；无孔壁/钻孔清单；价格不含打孔、重量按实板估算; 框内式 · 每边留 2 mm 间隙；当前几何尺寸已含留缝，是否可下料以安装与加工状态为准。；板件 P4 (pc-left-cable-pegboard)；加工引用：暂无已确定安装孔 | 1 0.10m² | 待询价 |
| 2020托片 · 正装 · 12 mm | EU-2020；板厚 12 mm；常用标准；正装；承托伸出 12 mm；片厚 3 mm；锚固深 3 mm；长度待定；参考显示长度不可作为采购段长；12 段；板件 pc-bottom-deck / pc-drawer-shelf；锚固、板端固定及配套待核对；实物适配、承载与价格待核对；搜索关键词：2020托片 · 正装 · 12 mm | 12 段 | 待询价 |
| 2020托片 · 正装 · 12 mm | EU-2020；板厚 12 mm；常用标准；正装；承托伸出 12 mm；片厚 3 mm；锚固深 3 mm；长度待定；参考显示长度不可作为采购段长；8 段；板件 pc-left-cable-pegboard；侧板/背板必须预打孔或请商家加工；孔径、孔位与锁紧配套待定，不输出钻孔尺寸；实物适配、承载与价格待核对；搜索关键词：2020托片 · 正装 · 12 mm | 8 段 | 待询价 |
| 背面木螺钉需求（规格待选型） | 每个布点的最低需求数量；规格与孔数待核验，不是采购 SKU，不可直接加工或按套装下单 | 8 枚 | 待询价 |
| 20 系列型材锁紧配套（待选型） | 每个布点的最低需求数量；规格与孔数待核验，不是采购 SKU，不可直接加工或按套装下单 | 8 组 | 待询价 |
