#12 1米铝型材双跨分格书柜 · 满排重书防压弯
分享者：ChrisFan · 型材规格：EU-3030 · 外形尺寸（宽×深×高）：1016 × 376 × 1797 mm · 材料估价：¥1131

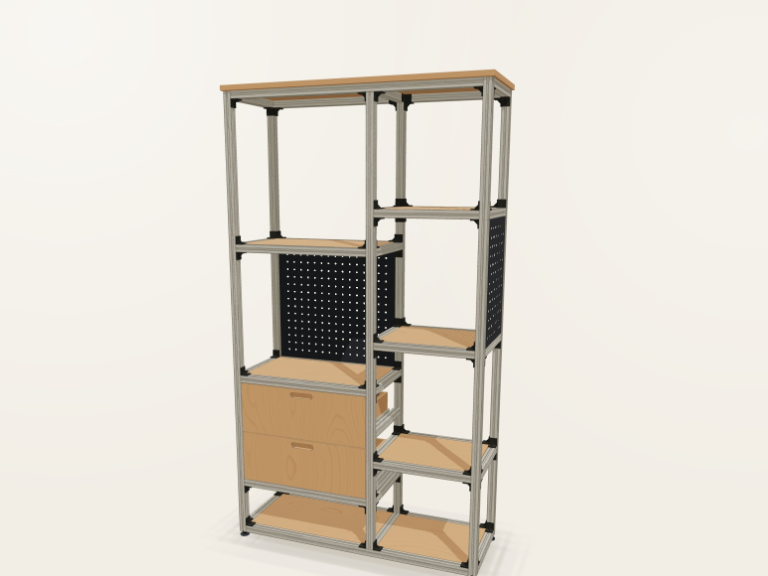

【图纸编号 #12】欧标 3030 铝型材 + 18mm 桦木海洋板双跨分格组合书柜（外廓 1016 × 376 × 1797 mm）。在 580mm 处增设中路分跨立柱，左跨净宽缩短至 535mm 专放精装重书防压弯，中段配黑色防掉书洞洞板背墙、腰线双层免弯腰抽屉与底层档案箱敞开层；右跨净宽 375mm 设四层错层画册格与右侧挂物洞洞板。全柜采用免打孔 30 系列铸造角码与内置角槽锁紧，搬家可无损拆走。
制作手记与装配说明
1. 型材规格：全框架采用欧标 3030 铝型材（共 36 根主框 + 4 根 300mm 抽屉滑轨承托梁，合计 40 根）——四角通长主立柱 1760mm × 4 根（底端 M8 攻丝装可调地脚），中路分跨立柱 1700mm × 2 根（底端 M8 攻丝装可调地脚），前后顶底通长横梁 940mm × 4 根，左跨重书层板与双抽屉横梁 535mm × 6 根，右跨四层错层画册横梁 375mm × 6 根，前后纵深承重横梁及滑轨梁 300mm × 18 根。 2. 板材规格：全部主层板采用 18mm 桦木海洋板（共 10 块）——顶部整幅防尘顶板 P1（1016×376mm × 1 块）；左跨重书层板 P2–P4（531×296mm × 3 块）；右跨四层错层画册层板 P5–P8（371×296mm × 4 块）；左跨黑色防掉书洞洞板背墙 P9（531×296mm × 1 块）；右侧上层挂物洞洞板 P10（446×296mm × 1 块）。 3. 抽屉与五金：左跨腰线双层抽屉采用 12mm 海洋板盒体 + 8mm 底板 + 300mm 三节滚珠滑轨；主框架采用 30 系列铸造角码（112 处）+ 30 系列内置角槽（16 处）+ 30 系列 90° 角铝（8 处）配 M6 T型螺栓与法兰螺母锁紧。
材料与采购清单（BOM 共 52 项）
| 材料 | 规格 | 数量 | 估价 |
|---|---|---|---|
| 3030 型材 | 30×30mm · 欧标3030 型材 | 25060mm (40根) | ¥486.80 |
| 30系列铸造角码 | 铸铝·喷涂黑；搜索关键词：欧标3030 30系列铸造角码 | 112 个 | ¥268.80 |
| 30系列内置角槽 | 锌合金·镀镍；搜索关键词：欧标3030 30系列内置角槽 | 16 个 | ¥51.20 |
| 30系列固定地脚 | 尼龙固定地脚，30 系列型材地面支撑。含中心螺杆；需匹配的中心底孔和端面攻丝，名义尺寸与承载须采购确认。；搜索关键词：30系列固定地脚 | 4 个 | ¥12.80 |
| 欧标3030 M6 T型螺栓 | M6；长度按所选连接件配套；搜索关键词：欧标3030 M6 T型螺栓 | 224 个 | ¥67.20 |
| M6 法兰螺母 | M6；搜索关键词：M6 法兰螺母 | 224 个 | ¥44.80 |
| M6 内六角顶丝 | M6（内置件锁紧）；搜索关键词：M6 内六角顶丝 | 32 个 | ¥6.40 |
| 型材端面攻丝 | 3030 型材 M8，有效深度 ≥16mm；构件 M1，A 端（起端），局部孔位 [0, 0, 0] | 1 处 | 待询价 |
| 型材端面攻丝 | 3030 型材 M8，有效深度 ≥16mm；构件 M3，A 端（起端），局部孔位 [0, 0, 0] | 1 处 | 待询价 |
| 型材端面攻丝 | 3030 型材 M8，有效深度 ≥16mm；构件 M4，A 端（起端），局部孔位 [0, 0, 0] | 1 处 | 待询价 |
| 型材端面攻丝 | 3030 型材 M8，有效深度 ≥16mm；构件 M2，A 端（起端），局部孔位 [0, 0, 0] | 1 处 | 待询价 |
| 海洋板 | 18mm 参考尺寸，加工待核验；；376x1016mm；板件 P1 (bookcase-top-dust-deck)；加工引用：暂无已确定安装孔 | 1 0.38m² | 待询价 |
| 海洋板 | 18mm 参考尺寸，加工待核验；；531x296mm; 框内式 · 每边留 2 mm 间隙；当前几何尺寸已含留缝，是否可下料以安装与加工状态为准。；板件 P2 (bookcase-left-shelf-1)；加工引用：暂无已确定安装孔；P3 (bookcase-left-shelf-2)；加工引用：暂无已确定安装孔；P4 (bookcase-left-shelf-3)；加工引用：暂无已确定安装孔 | 3 0.47m² | 待询价 |
| 海洋板 | 18mm 参考尺寸，加工待核验；；371x296mm; 框内式 · 每边留 2 mm 间隙；当前几何尺寸已含留缝，是否可下料以安装与加工状态为准。；板件 P5 (bookcase-right-shelf-1)；加工引用：暂无已确定安装孔；P6 (bookcase-right-shelf-2)；加工引用：暂无已确定安装孔；P7 (bookcase-right-shelf-3)；加工引用：暂无已确定安装孔；P8 (bookcase-right-shelf-4)；加工引用：暂无已确定安装孔 | 4 0.44m² | 待询价 |
| 海洋板 | 18mm 参考尺寸，加工待核验；；446x296mm; 洞洞板预览 Φ8 / 孔距32 / 最小留边24mm；居中方阵；无孔壁/钻孔清单；价格不含打孔、重量按实板估算; 框内式 · 每边留 2 mm 间隙；当前几何尺寸已含留缝，是否可下料以安装与加工状态为准。；板件 P9 (bookcase-side-pegboard)；加工引用：暂无已确定安装孔 | 1 0.13m² | 待询价 |
| 海洋板 | 18mm 参考尺寸，加工待核验；；486x531mm; 洞洞板预览 Φ8 / 孔距32 / 最小留边24mm；居中方阵；无孔壁/钻孔清单；价格不含打孔、重量按实板估算; 框内式 · 每边留 2 mm 间隙；当前几何尺寸已含留缝，是否可下料以安装与加工状态为准。；板件 P10 (bookcase-back-pegboard)；加工引用：暂无已确定安装孔 | 1 0.26m² | 待询价 |
| 海洋板 · 抽屉面板 | 12mm 531×201mm；CNC腰型抠手孔 96×22mm（孔心距顶 24mm） | 1 0.11m² | 待询价 |
| 海洋板 · 抽屉左侧板 | 12mm 268×141mm | 1 0.04m² | 待询价 |
| 海洋板 · 抽屉右侧板 | 12mm 268×141mm | 1 0.04m² | 待询价 |
| 海洋板 · 抽屉内前板 | 12mm 485.6×141mm | 1 0.07m² | 待询价 |
| 海洋板 · 抽屉后板 | 12mm 485.6×141mm | 1 0.07m² | 待询价 |
| 海洋板 · 抽屉底板 | 8mm 485.6×244mm | 1 0.12m² | ¥9.48 |
| 3030 型材 · 抽屉盒/滑轨承托 | 30×30mm · 300 / 300mm | 600mm (2根) | ¥11.66 |
| 30系列90度角铝 · 抽屉结构连接 | 挤压铝·氧化；搜索关键词：欧标3030 30系列90度角铝 | 4 个 | ¥12.80 |
| M6 T型螺栓 | M6；长度按所选连接件配套 · 抽屉型材/承托连接；搜索关键词：M6 T型螺栓 | 16 个 | ¥4.80 |
| M6 法兰螺母 | M6 · 抽屉型材/承托连接；搜索关键词：M6 法兰螺母 | 16 个 | ¥3.20 |
| 45mm 三节全拉出滚珠滑轨 | 250mm · 全拉出 · 45kg/对；搜索关键词：45mm 三节全拉出滚珠滑轨 | 1 对 | ¥48.00 |
| 滑轨柜架侧 T 型螺母 M5 | 抽屉滑轨安装；搜索关键词：滑轨柜架侧 T 型螺母 M5 | 8 个 | ¥4.00 |
| 滑轨抽屉侧盘头螺钉 M4 | 抽屉滑轨安装；搜索关键词：滑轨抽屉侧盘头螺钉 M4 | 8 个 | ¥2.40 |
| 海洋板 · 抽屉面板 | 12mm 531×201mm；CNC腰型抠手孔 96×22mm（孔心距顶 24mm） | 1 0.11m² | 待询价 |
| 海洋板 · 抽屉左侧板 | 12mm 268×141mm | 1 0.04m² | 待询价 |
| 海洋板 · 抽屉右侧板 | 12mm 268×141mm | 1 0.04m² | 待询价 |
| 海洋板 · 抽屉内前板 | 12mm 485.6×141mm | 1 0.07m² | 待询价 |
| 海洋板 · 抽屉后板 | 12mm 485.6×141mm | 1 0.07m² | 待询价 |
| 海洋板 · 抽屉底板 | 8mm 485.6×244mm | 1 0.12m² | ¥9.48 |
| 3030 型材 · 抽屉盒/滑轨承托 | 30×30mm · 300 / 300mm | 600mm (2根) | ¥11.66 |
| 30系列90度角铝 · 抽屉结构连接 | 挤压铝·氧化；搜索关键词：欧标3030 30系列90度角铝 | 4 个 | ¥12.80 |
| M6 T型螺栓 | M6；长度按所选连接件配套 · 抽屉型材/承托连接；搜索关键词：M6 T型螺栓 | 16 个 | ¥4.80 |
| M6 法兰螺母 | M6 · 抽屉型材/承托连接；搜索关键词：M6 法兰螺母 | 16 个 | ¥3.20 |
| 45mm 三节全拉出滚珠滑轨 | 250mm · 全拉出 · 45kg/对；搜索关键词：45mm 三节全拉出滚珠滑轨 | 1 对 | ¥48.00 |
| 滑轨柜架侧 T 型螺母 M5 | 抽屉滑轨安装；搜索关键词：滑轨柜架侧 T 型螺母 M5 | 8 个 | ¥4.00 |
| 滑轨抽屉侧盘头螺钉 M4 | 抽屉滑轨安装；搜索关键词：滑轨抽屉侧盘头螺钉 M4 | 8 个 | ¥2.40 |
| 3030托片 · 正装 · 18 mm | EU-3030；板厚 18 mm；常用标准；正装；承托伸出 20 mm；片厚 3 mm；锚固深 3 mm；长度待定；参考显示长度不可作为采购段长；16 段；板件 bookcase-back-pegboard / bookcase-side-pegboard；侧板/背板必须预打孔或请商家加工；孔径、孔位与锁紧配套待定，不输出钻孔尺寸；实物适配、承载与价格待核对；搜索关键词：3030托片 · 正装 · 18 mm | 16 段 | 待询价 |
| 背面木螺钉需求（规格待选型） | 每个布点的最低需求数量；规格与孔数待核验，不是采购 SKU，不可直接加工或按套装下单 | 16 枚 | 待询价 |
| 30 系列型材锁紧配套（待选型） | 每个布点的最低需求数量；规格与孔数待核验，不是采购 SKU，不可直接加工或按套装下单 | 16 组 | 待询价 |
| 3030托片 · 正装 · 18 mm | EU-3030；板厚 18 mm；常用标准；正装；承托伸出 20 mm；片厚 3 mm；锚固深 3 mm；长度待定；参考显示长度不可作为采购段长；42 段；板件 bookcase-left-shelf-1 / bookcase-left-shelf-2 / bookcase-left-shelf-3 / bookcase-right-shelf-1 / bookcase-right-shelf-2 / bookcase-right-shelf-3 / bookcase-right-shelf-4；锚固、板端固定及配套待核对；实物适配、承载与价格待核对；搜索关键词：3030托片 · 正装 · 18 mm | 42 段 | 待询价 |
| 30 系列 C 型木板固定片 | TPEV-308-C-25；目录包络，实物适配/价格待核对；套装号 TPEV-308-C-25-ZP，若购买套装勿重复购买下列配套；搜索关键词：30 系列 C 型木板固定片 | 8 个 | 待询价 |
| M6×16 内六角螺钉 | EDLA-S1-M6-L16；按安装孔位计数，包装及配套待核对，不含报价；搜索关键词：M6×16 内六角螺钉 | 8 枚 | 待询价 |
| M6 平垫圈 | EPDA-S1W-B-6；按安装孔位计数，包装及配套待核对，不含报价；搜索关键词：M6 平垫圈 | 8 个 | 待询价 |
| M6 弹簧垫圈 | EPDB-S1W-B1-6；按安装孔位计数，包装及配套待核对，不含报价；搜索关键词：M6 弹簧垫圈 | 8 个 | 待询价 |
| 30 系列槽8 M6 T型螺母 | TPAH-N-8-M6；按安装孔位计数，包装及配套待核对，不含报价；搜索关键词：30 系列槽8 M6 T型螺母 | 8 枚 | 待询价 |
| ST3.5×12 板端自攻螺钉 | EDDX-S1W-J-ST3.5-L12；按安装孔位计数，包装及配套待核对，不含报价；搜索关键词：ST3.5×12 板端自攻螺钉 | 8 枚 | 待询价 |
